Bộ thùng trục vít đôi và bộ phận trục vít 65mm để ép đùn tấm PET

65mm Twin Screw Barrel và Screw Element Set cho PET Sheet extrusion

Bộ ống và phần tử vít đôi 65mm này được thiết kế cho các đường ép tấm PET đòi hỏi các thành phần thay thế phù hợp hơn là mua các phần tử ống và vít riêng biệt.

Cấu hình dựa trên một hệ thống mô hình 65 mô hình hai vít với mộtΦ63 mm lỗ thùng và khoảng cách giữa 52 mmCấu hình sản phẩm ban đầu kết hợp cấu trúc thùng toàn diện với các yếu tố vít W6Mo5Cr4V2 (6542) và có thể bao gồm các phần thùng đóng, cho ăn, thông gió và kết hợp.

Bằng cách đánh giá các yếu tố thùng và vít như một hệ thống hoạt động, bộ thay thế giúp duy trì hình học chính xác, khả năng tương thích của bộ và khoảng trống từ vít đến thùng.

Các vấn đề điển hình có thể giải quyết bao gồm:

• Các phần tử thùng và vít được mua từ các nguồn khác nhau không phù hợp chính xác
• Khởi mở quá mức sau khi chỉ thay thế các phần tử vít bị mòn
• Thùng mới được lắp đặt với các ốc vít hiện có bị mòn nặng
• Kích thước không chính xác của sợi vít hoặc các phần tử vít
• Kích thước thùng thông gió không phù hợp với đường PET hiện có
• Khó khăn khi tái tạo cấu hình ép cũ

Các thông số kỹ thuật chính

Trang sản phẩm hiện có liệt kê các kích thước chính của Mô hình 65 và xác định sản phẩm là một thùng bao bọc tổng thể kết hợp với các phần tử vít 6542.

Tại sao thay thế các phần tử thùng và vít như một bộ phù hợp?

Các yếu tố lỗ thùng và vít làm việc cùng nhau để tạo ra khoảng trống xử lý thực tế bên trong một máy ép vít đôi.

Trong quá trình sản xuất lâu dài, cả hai thành phần đều dần mòn.

Nếu chỉ thay thế các phần tử vít trong khi lỗ thùng đã quá lớn, các vít mới vẫn có thể hoạt động với khoảng trống quá lớn.

Tương tự như vậy, lắp đặt một thùng mới trong khi tiếp tục sử dụng các yếu tố vít bị mòn nghiêm trọng có thể không khôi phục lại tình trạng hoạt động ban đầu.

Đối với đè bẹt PET, độ trơn làm việc không chính xác có thể góp phần:

• Dòng chảy trở lại vật liệu
• Hiệu quả vận chuyển giảm
• Áp suất không ổn định
• Thay đổi trong hành vi lấp đầy
• Tính lặp lại quá trình thấp hơn

Đối với các hệ thống bị mòn nặng, việc đánh giá các yếu tố thùng và vít cùng nhau cung cấp một cơ sở tốt hơn để thay thế.

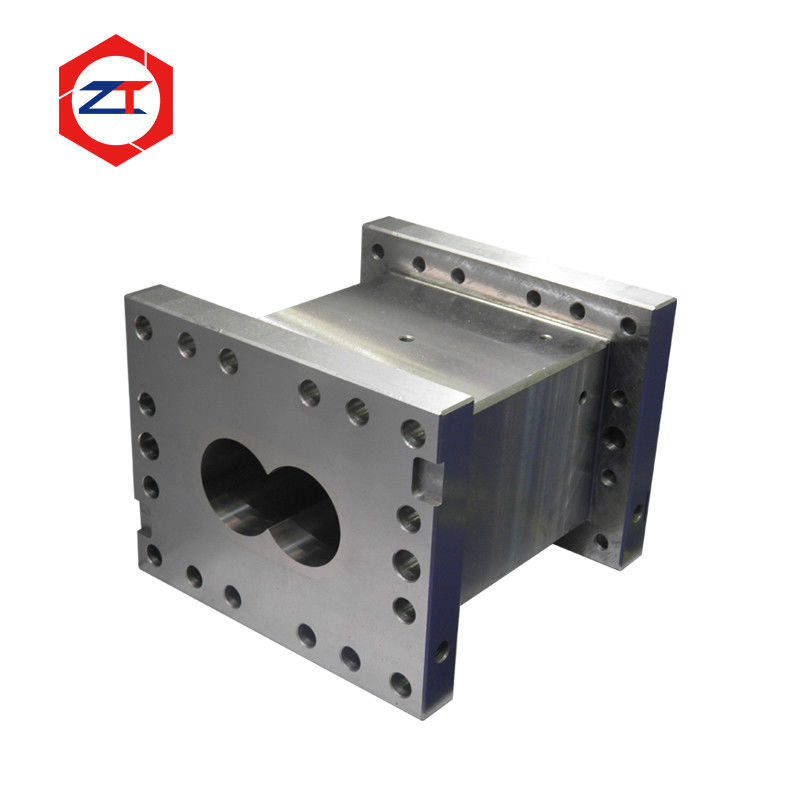

Thùng bao phủ tổng thể để bảo vệ mòn

Cấu hình thùng sử dụng thân thép kết hợp với lớp lót tổng thể.

Xây dựng này cho phép lựa chọn vật liệu khoan làm việc theo điều kiện quá trình thực tế trong khi thân thùng bên ngoài cung cấp hỗ trợ cấu trúc.

Trang hiện tại cũng liệt kê nhiều tùy chọn vật liệu lót và thùng cho các điều kiện hao mòn, ăn mòn và kết hợp hao mòn và ăn mòn.

Đối với chế biến PET, việc lựa chọn vật liệu nên xem xét:

• Mức độ ô nhiễm PET tái chế
• Các chất lấp hoặc phụ gia
• Nhiệt độ chế biến
• Mô hình hao mòn thùng hiện có
• Tuổi thọ sử dụng yêu cầu
• Điều kiện làm sạch và vận hành

Do đó, lớp lót nên được lựa chọn dựa trên các điều kiện thất bại thực tế chứ không chỉ là độ cứng.

W6Mo5Cr4V2 Các phần tử vít

W6Mo5Cr4V2, thường được gọi là 6542, được sử dụng cho các phần tử vít trong cấu hình hiện tại.

Các phần tử vít thay thế có thể được sản xuất theo bố trí vít hiện có, bao gồm:

• Các yếu tố vận chuyển
• Các yếu tố đan
• Các yếu tố ngược
• Các yếu tố chuyển tiếp
• Các hồ sơ vít tùy chỉnh

Kích thước quan trọng bao gồm đường kính bên ngoài, chiều dài yếu tố, độ cao, đường vạch bên trong và kết nối với các yếu tố vít liền kề.

Đối với các dự án thay thế, cả hồ sơ làm việc bên ngoài và kết nối trục bên trong phải phù hợp với thiết bị hiện có.

Các phần thùng để đẩy tấm PET

Việc ép vỏ PET có thể đòi hỏi nhiều hơn một thùng đóng tiêu chuẩn.

Tùy thuộc vào cấu hình máy, các phần thùng có thể bao gồm:

• Thùng cho ăn
• Thùng chế biến đóng
• Thùng thông gió
• Phần thông gió chân không
• Thùng kết hợp
• Phần quy trình tùy chỉnh

Trang hiện tại đặc biệt xác định thùng thông gió và thùng kết hợp để ép tấm PET.

Đối với chế biến PET, các phần thông gió đặc biệt quan trọng khi quá trình đòi hỏi phải loại bỏ độ ẩm hoặc các thành phần dễ bay hơi.

Do đó, các thùng thông gió thay thế nên phù hợp không chỉ với khoảng cách lỗ và trung tâm mà còn với lỗ thông hơi, giao diện lắp đặt và các phần thùng xung quanh.

Thay thế chính xác từ bản vẽ hoặc mẫu

Các bộ phần tử thùng và vít có thể được tái tạo theo:

• Bản vẽ kỹ thuật gốc
• Các mẫu thùng hiện có
• Các mẫu phần tử vít hiện có
• Kích thước đo
• Cấu hình vít hoàn chỉnh

Kích thước thùng quan trọng bao gồm:

• Φ63 mm lỗ
• Khoảng cách giữa 52 mm
• Chiều dài thùng
• Mặt kết nối
• Vị trí lỗ cuộn
• Mở lỗ thông gió
• Giao diện sưởi ấm và làm mát

Đối với các phần tử vít, các spline, pitch, hồ sơ và tổng chiều dài lắp ráp cũng nên được xác nhận.

Khi các thành phần bị mòn được sử dụng làm mẫu, sự mòn trong thời gian sử dụng nên được tách khỏi kích thước thiết kế ban đầu trước khi sản xuất.

Sản xuất và kiểm tra

Kiểm tra có thể bao gồm:

• Kích thước khoan thùng
• Khoảng cách giữa
• Kích thước giao diện thùng
• Chiều kính bên ngoài của phần tử vít
• Spline bên trong
• Chiều dài và hồ sơ của phần tử
• Kiểm tra vật liệu
• Dập kín kênh làm mát
• Khả năng kết hợp

Dữ liệu kích thước có thể được giữ lại sau khi xác nhận để đơn giản hóa các đơn đặt hàng thay thế lặp lại trong tương lai.

Thông tin cần thiết để đánh giá

Vui lòng cung cấp:

1. Mô hình máy ép
2. Sơ vẽ hoặc mẫu thùng
3. Sơ đồ hoặc mẫu phần tử vít
4. Cấu hình vít hoàn chỉnh, nếu có sẵn
5. Loại vật liệu PET
6. PET nguyên chất hoặc tái chế
7. Tình trạng hao mòn hiện tại
8. Các vật liệu thùng và vít hiện có
9. Cấu hình thông gió
10. Số lượng yêu cầu

Câu hỏi thường gặp

Các yếu tố thùng và vít có thể được đặt cùng nhau không?
Phải, trang này được đặt đặc biệt như một bộ thay thế phù hợp.

Chiều kính lỗ là 65 mm?
Cấu hình Model 65 hiện tại sử dụng lỗ Φ63 mm và khoảng cách giữa 52 mm.

Chỉ có thể thay thế các bộ phận bị mòn?
Vâng, nhưng các bộ phận thùng và vít còn lại nên được kiểm tra để đảm bảo khoảng cách hoạt động vẫn được chấp nhận.

Liệu vật liệu có thể được nâng cấp không?
Vâng, các vật liệu lót thùng và các yếu tố vít có thể được xem xét lại theo các điều kiện mòn thực tế, ăn mòn và chế biến PET.

Gửi cho chúng tôi bản vẽ thùng của bạn, các mẫu yếu tố vít hoặc kích thước hiện có.Chúng tôi có thể đánh giá xem thùng và vít nên được thay thế cùng nhau và xác nhận các kích thước quan trọng trước khi sản xuất.

Gửi dữ liệu thùng và vít PET Extruder của bạn để xem xét kỹ thuật
