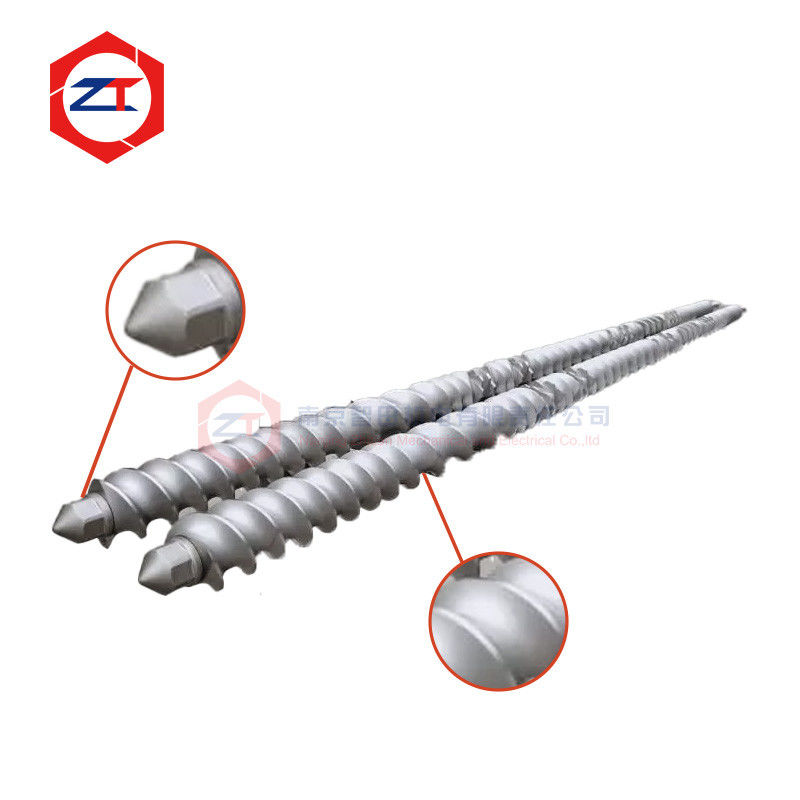

Trục máy đùn trục vít đôi chính xác để lắp ráp các bộ phận trục vít chính xác

Đường trục ép hai vít chính xác để lắp ráp các yếu tố vít chính xác

Atrục máy ép vít đôiNó cũng cung cấp tham chiếu kích thước cho mỗi phần tử vít được lắp đặt dọc theo bộ máy vít hoàn chỉnh.

Nếu hồ sơ spline, đường kính trục, tính thẳng, vị trí các yếu tố hoặc kết nối cuối không chính xác, ngay cả các yếu tố vít được chế tạo chính xác cũng có thể khó lắp đặt,phát triển độ trống quá mức hoặc không thể lắp ráp theo chiều dài tổng thể yêu cầu.

Cánh máy ép chính xác này được thiết kế để thay thế OEM và ứng dụng ép vít đôi tùy chỉnh, nơi cả hai đều yêu cầu truyền mô-men xoắn đáng tin cậy và lắp ráp phần tử vít chính xác.

Các cấu hình có sẵn có thể được sản xuất theo bản vẽ ban đầu, trục hiện có, giao diện phần tử vít hoặc kích thước máy đo.Các tùy chọn sản phẩm hiện tại bao gồm khả năng và chiều dài mô-men xoắn tùy chỉnh, 40CrNiMoA vật liệu và phát hiện lỗi siêu âm.

Một cái trục không chính xác hoặc cũ có thể gây ra những vấn đề nào?

Một trục có thể vẫn còn nguyên vẹn trong khi vít hoặc bề mặt làm việc của nó đã thay đổi đủ để ảnh hưởng đến việc lắp ráp.

Các vấn đề điển hình bao gồm:

• Các yếu tố vít trở nên quá lỏng trên trục
• Phản ứng ngược quá mức sau khi hoạt động lâu dài
• Các yếu tố thay thế mới khó lắp đặt
• Không phù hợp giữa các vị trí vít khác nhau
• Lỗi lắp ráp tích lũy dọc theo bộ đệm vít hoàn chỉnh
• Sự căng thẳng hoặc hao mòn địa phương giữa trục và phần tử vít
• Khó khăn thay thế trục máy ép ban đầu lỗi thời

Khi những vấn đề này xuất hiện, chỉ thay thế các yếu tố vít có thể không giải quyết hoàn toàn vấn đề.

Tình trạng củatrục máy ép vít đôicũng nên được kiểm tra.

Chọn chính xác dây đai là rất quan trọng để lắp ráp các phần tử vít

Spline là một trong những giao diện quan trọng nhất trong một tập hợp vít đôi mô-đun.

Mômen xoắn từ hộp số được truyền qua trục và sau đó vào các phần tử vít riêng lẻ thông qua kết nối này.

Nếu độ rỗng cao quá mức, thay đổi tải lặp đi lặp lại có thể tạo ra chuyển động tương đối giữa trục và phần tử vít.

Nếu phù hợp quá chặt, việc lắp đặt và tháo rời các phần tử vít có thể trở nên khó khăn.

Vì lý do này, mục tiêu không phải chỉ đơn giản là làm cho spline chặt chẽ.Nó là để duy trì các mối quan hệ kích thước chính xác giữa spline trục và kết nối nội bộ của các yếu tố vít.

Đối với các dự án thay thế OEM, hình học spline nên được kiểm tra cùng với các phần tử vít hiện có của khách hàng hoặc dữ liệu kích thước ban đầu.

Tại sao độ chính xác của trục ảnh hưởng đến toàn bộ đống vít

Một máy ép vít đôi có thể sử dụng nhiều yếu tố vận chuyển cá nhân, khối xay, các yếu tố trộn và các yếu tố chuyển tiếp trên một trục.

Mỗi thành phần phải trượt lên trục đúng cách và đặt vị trí chống lại thành phần lân cận.

Điều này có nghĩa là độ chính xác trục ảnh hưởng đến toàn bộ bộ máy, bao gồm:

Spline fit → Định vị phần tử → Liên hệ mặt cuối → Tổng chiều dài lắp ráp → Khóa cuối cùng

Ngay cả khi mỗi thành phần vít được sản xuất chính xác, một trục không chính xác hoặc mòn có thể gây ra các vấn đề lắp ráp trên toàn bộ bộ vít.

Đây là lý do tại sao mộttrục máy ép chính xácnên được đánh giá như là một phần của tập hợp vít hoàn chỉnh chứ không phải là một thành phần thép cô lập.

Chọn vật liệu cho truyền mô-men xoắn

Sử dụng sản phẩm hiện tại40CrNiMoAnhư một vật liệu trục có sẵn và hỗ trợ lựa chọn vật liệu tùy chỉnh theo yêu cầu hoạt động.

Việc lựa chọn vật liệu nên xem xét:

• Động lực truyền yêu cầu
• Chiều kính trục và hình học spline
• Tốc độ vít
• Trọng lượng hoạt động liên tục
• Sự biến động tải
• Kích thước máy
• Lịch sử thất bại hiện có

Mục tiêu là cung cấp độ bền và sức chịu mệt mỏi đủ mà không chỉ dựa vào chất lượng vật liệu danh nghĩa.

Đối với các đường ép tải nặng, trục nên được xem xét cùng với đầu ra hộp số, cấu hình vít và mô-men xoắn thực tế của quy trình.

Phát hiện lỗi siêu âm trước khi lắp ráp

Các khiếm khuyết vật liệu bên trong chỉ khó xác định từ bề mặt bên ngoài hoàn thiện.

Thông số kỹ thuật sản phẩm hiện có bao gồmphát hiện lỗi siêu âmnhư một phương pháp kiểm tra không phá hủy.

Kiểm tra siêu âm có thể được sử dụng để kiểm tra vật liệu trục cho sự gián đoạn bên trong trước khi thành phần được sử dụng lâu dài.

Kiểm tra kích thước vẫn quan trọng như nhau bởi vì sự toàn vẹn của vật liệu một mình không đảm bảo lắp ráp các phần tử vít chính xác.

Đối với trục thay thế, các kích thước chính như hình học spline, đường kính trục, bề mặt định vị các yếu tố và giao diện cuối nên được xác nhận trước khi vận chuyển.

Thay thế OEM đòi hỏi nhiều hơn là phù hợp với chiều dài và đường kính

Đối với mộtOEM thay thế trục máy ép vít đôi, chiều dài tổng thể và đường kính danh nghĩa chỉ là kích thước tham chiếu cơ bản.

Chiếc thay thế cũng phải phù hợp với:

Hình dạng sợi → Kích thước sợi → Vị trí yếu tố vít → Cuối trục → Giao diện nối → Cấu trúc khóa → Cấu hình làm mát

Trang hiện tại hỗ trợ chiều dài trục tùy chỉnh, dung lượng mô-men xoắn và cấu hình với hoặc không có làm mát.

Nếu bản vẽ gốc không có sẵn, một trục hiện có có thể được đo. Tuy nhiên, các bề mặt spline bị mòn nên được xác định trước khi xác định kích thước sản xuất cuối cùng.

Việc sao chép trực tiếp trục mòn có thể tái tạo khoảng trống lắp ráp hiện có trong thành phần mới.

Kiểm tra trục và các yếu tố vít cùng nhau

Khi khách hàng báo cáo các yếu tố vít lỏng lẻo hoặc khó lỏng khi lắp đặt các yếu tố mới, chúng tôi khuyên bạn nên kiểm tra cả hai mặt của giao diện.

Một trục mòn kết hợp với một phần tử vít mới vẫn có thể tạo ra khoảng trống quá mức.

Tương tự như vậy, một trục mới sẽ không giải quyết vấn đề nếu đường vít bên trong của các yếu tố vít hiện có đã bị mòn nghiêm trọng.

Vì lý do này, đánh giá thay thế có thể bao gồm:

Tình trạng trục + tình trạng spline của phần tử vít + phù hợp với lắp ráp

Điều này cung cấp một cơ sở đáng tin cậy hơn để quyết định thay thế trục, các phần tử vít riêng lẻ hoặc cả hai.

Những thông tin nào cần thiết để thay thế?

Để bắt đầu đánh giá, hãy cung cấp:

1. Mô hình máy ép
2. Sơ đồ hoặc mẫu trục hiện có
3. Chiều dài trục tổng thể
4. Kích thước của spline hoặc phần tử vít phù hợp
5. Thông tin về động cơ hoặc hộp số
6. Vấn đề hiện tại, chẳng hạn như mòn, vỡ hoặc khó lắp ráp

Nếu không có bản vẽ, các bức ảnh rõ ràng và một yếu tố trục hoặc vít hiện có có thể được sử dụng để xác định kích thước cần được đo.

Câu hỏi thường gặp

Có thể chế tạo trục mà không có bản vẽ ban đầu không?

Vâng. Một trục hiện có hoặc các phần tử vít phù hợp có thể được đo, nhưng các khu vực bị mòn phải được xác định trước khi các kích thước cuối cùng được xác định.

Tại sao các yếu tố vít mới lại cảm thấy lỏng lẻo trên trục cũ?

Vòng trục bên trong của phần tử vít, vòng trục bên ngoài hoặc cả hai có thể đã bị mòn.

Một vật liệu trục mạnh hơn có đủ để ngăn chặn sự cố không?

Không nhất thiết. mô-men xoắn thực tế, hình học spline, kích thước trục, biến động tải và tình trạng vật liệu tất cả ảnh hưởng đến độ tin cậy dịch vụ.

Có thể tùy chỉnh chiều dài trục và công suất mô-men xoắn không?

Sản phẩm hiện tại hỗ trợ chiều dài và công suất mô-men xoắn tùy chỉnh theo yêu cầu ứng dụng.

Yêu cầu đánh giá phù hợp của trục và phần tử vít

Nếu các phần tử vít của bạn lỏng lẻo, khó lắp đặt hoặc liên tục bị mòn tại kết nối spline, vấn đề có thể không chỉ giới hạn ở các phần tử vít.

Gửi cho chúng tôibản vẽ trục hoặc mẫu, giao diện phần tử vít, mô hình máy ép và vấn đề lắp ráp hiện tại.

Chúng tôi có thể đánh giá kích thước trục, độ phù hợp và yêu cầu thay thế trước khi sản xuất.

Gửi dữ liệu trục của bạn để thay thế OEM và xem xét phù hợp lắp ráp
