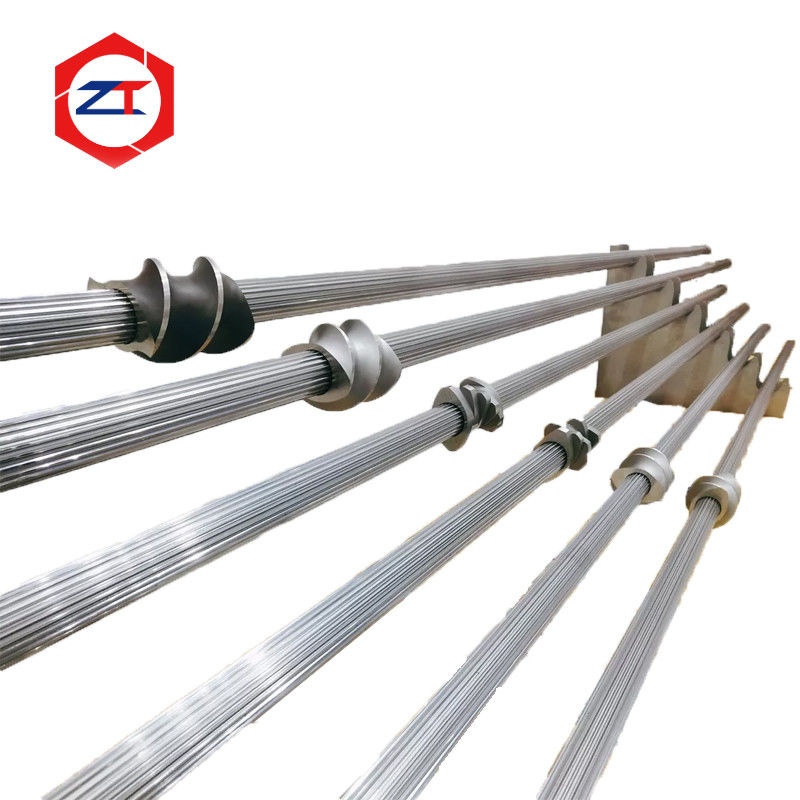

Trục máy đùn trục vít đôi có rãnh cán nguội cho tải mô-men xoắn lặp lại

Đường trục kéo giày hai vít lạnh để nạp mô-men xoắn lặp đi lặp lại

Atrục máy ép vít đôiliên tục chuyển mô-men xoắn hộp số đến các phần tử vít thông qua kết nối spline của nó. Trong quá trình kết hợp tải truyền không phải lúc nào cũng ổn định.hàm lượng chất lấp, điều kiện cấp và cấu hình vít có thể tạo ra sự thay đổi mô-men xoắn lặp đi lặp lại dọc theo hệ thống truyền tải.

Vì lý do này, spline không chỉ đơn giản là một tính năng lắp ráp.

Cánh này sử dụng mộtQuá trình cán lạnh CNC để sản xuất dây chuyền, với các tùy chọn vật liệu bao gồm WR15E, WR30 và 40CrNiMoA. Dập chân không và cấu hình tùy chỉnh với hoặc không làm mát cũng có sẵn theo thiết kế máy ép hiện có.

Sản phẩm này được thiết kế để thay thế OEM và các ứng dụng ép buộc, trong đó độ chính xác spline, truyền mô-men xoắn và tải lặp đi lặp lại lâu dài phải được xem xét cùng nhau.

Tại sao quá trình sản xuất dây thắt cần quan trọng?

Spline chuyển mô-men xoắn từ trục vào mỗi phần tử vít được lắp đặt dọc theo bộ lắp ráp vít mô-đun.

Trong quá trình hoạt động, các bề mặt tiếp xúc được nạp và thả nhiều lần khi mô-men xoắn của ép thay đổi.giao diện có thể dần dần phát triển fretting, mài mòn tiếp xúc địa phương hoặc tăng độ sạch.

Lăn lạnh tạo thành hồ sơ spline thông qua biến dạng vật liệu được kiểm soát thay vì chỉ dựa vào việc loại bỏ vật liệu.

Tuy nhiên, đối với khách hàng, điểm quan trọng không chỉ đơn giản là liệu quá trình này có được gọi là "lăn lạnh" hay không.Kích thước và giao diện phần tử vít.

Do đó, quy trình sản xuất và độ chính xác kích thước phải hoạt động cùng nhau.

Được thiết kế cho tải mô-men xoắn lặp đi lặp lại

Vòng quay ép hiếm khi là hoàn toàn không đổi.

Một thay đổi về công thức, tốc độ cho ăn, điều kiện tan chảy hoặc nồng độ chất lấp có thể thay đổi tải truyền qua hộp số, trục và các yếu tố vít.

Do đó, trục nên được lựa chọn theo hoàn toàn điều kiện hoạt động chứ không chỉ theo mô hình máy ép.

Các yếu tố quan trọng bao gồm mô-men xoắn thực tế được truyền, đường kính trục, hình học vít, tốc độ vít, thời gian hoạt động liên tục, biến động tải, công thức vật liệu và lịch sử thất bại trục trước đó.

Nếu một trục hiện có bị mòn, xoắn vĩnh viễn hoặc gãy, chỉ đơn giản là sản xuất một trục khác với cùng kích thước có thể không giải quyết vấn đề cơ bản.

Câu hỏi đầu tiên là:

Cánh trục ban đầu có phù hợp với tải trọng thực tế không?

Vật liệu và xử lý nhiệt phải phù hợp với ứng dụng

Sản phẩm hiện tại hỗ trợWR15E, WR30 và 40CrNiMoA, cùng với xử lý nhiệt tắt chân không.

Việc lựa chọn vật liệu nên dựa trên yêu cầu hoạt động thay vì sử dụng một lớp cho mỗi máy.

Ví dụ, hai trục có đường kính bên ngoài danh nghĩa tương tự có thể trải qua tải trọng rất khác nhau tùy thuộc vào mô-men xoắn hộp số, tốc độ vít, mảng cắt ngang và chế biến quy trình.

Do đó, một trục đáng tin cậy đòi hỏi sự kết hợp chính xác của:

Vật liệu + Điều trị nhiệt + Địa hình đường cong + Kích thước trục + Động lực hoạt động

Sử dụng một vật liệu mạnh hơn một mình không bù đắp cho kích thước trục không chính xác, tải trọng hoạt động quá mức hoặc phù hợp không tốt.

Phân tích sợi vít và các yếu tố vít được cuộn lạnh

Các yếu tố trục và vít tạo thành một hệ thống truyền mô-men xoắn.

Nếu đường trục trục có khoảng trống quá cao so với đường trục bên trong của phần tử vít, việc đảo ngược mô-men xoắn lặp đi lặp lại và thay đổi tải có thể làm tăng chuyển động tương đối ở các bề mặt tiếp xúc.

Nếu nó quá chật, việc lắp đặt và tháo ra có thể khó khăn.

Do đó, mục tiêu không chỉ đơn giản là sản xuất "cắt nhất" có thể spline.

Đối với các dự án thay thế OEM, các spline nên được đánh giá cùng với các phần tử vít hiện có, bản vẽ ban đầu hoặc dữ liệu kích thước chính xác.

Thay thế OEM đòi hỏi nhiều hơn chỉ đường kính trục

Đối với mộtTrục máy ép thay thế OEM, đường kính tổng thể và chiều dài chỉ là các kích thước tham chiếu cơ bản.

Cánh thay thế cũng phải phù hợp với máy hiện có trong hồ sơ spline, kích thước spline, vị trí của phần tử vít, kết nối bên hộp số, cấu trúc khóa phía trước và cấu hình làm mát.

Sản phẩm hiện tại có thể được cung cấp với hoặc không có thiết bị làm mát nội bộ tùy thuộc vào thiết kế máy.

Nếu bản vẽ gốc không có sẵn, một trục hiện có và các phần tử vít phù hợp có thể được đo.

Tuy nhiên, một quy tắc quan trọng được áp dụng:

Không trực tiếp tái tạo kích thước spline bị mòn.

Các trục cũ nên được kiểm tra trước tiên để xác định các bề mặt đã mất vật liệu trong quá trình sử dụng.

Khi nào nên kiểm tra hố?

Loại trục này đặc biệt có liên quan khi một đường ép xuất cho thấy sự hao mòn lặp đi lặp lại của spline, tăng độ trong sạch của yếu tố vít, xoắn trục, gãy,Khó khăn trong việc lắp đặt các phần tử vít thay thế hoặc các vấn đề quay lại của trục trong quá trình thay đổi tải.

Trong những tình huống này, trục không nên được đánh giá một mình.

Khả năng chuyển động của hộp số, cấu hình vít và tải trọng xử lý thực tế cũng nên được xem xét lại để xác định xem vấn đề có xuất phát từ chính trục hay từ hệ thống truyền tải rộng hơn.

Kiểm tra trục và các yếu tố vít cùng nhau

Việc lắp đặt các phần tử vít mới trên trục bị mòn vẫn có thể dẫn đến khoảng trống spline quá mức.

Tương tự như vậy, lắp đặt một trục mới bên trong các phần tử vít với các vít bên trong bị mòn nghiêm trọng có thể không khôi phục lại sự phù hợp dự định.

Đối với công việc thay thế, tốt hơn là đánh giá:

Tình trạng spline trục → Tình trạng spline phần tử vít → Chất phù hợp thực tế → Động lực hoạt động

Điều này giúp xác định liệu chỉ cần thay thế trục hay một số thành phần vít cũng nên được đổi mới.

Cần thông tin gì?

Để xem xét thay thế ban đầu, hãy cung cấp mô hình extruder, bản vẽ hoặc mẫu trục hiện có, thông tin về trục hoặc phần tử vít phù hợp, kích thước trục tổng thể,Dữ liệu hộp số hoặc động cơ và tình trạng hỏng hoặc mòn hiện tại.

Nếu có sẵn, hình ảnh của sự mài mòn spline hoặc trục bị hỏng có thể giúp xác định các khu vực cần đo chặt chẽ hơn.

Câu hỏi thường gặp

Tại sao lại sử dụng một cái vít được cán lạnh trên trục máy ép?

Quá trình cán lạnh cung cấp một tuyến đường sản xuất dành riêng cho các spline truyền mô-men xoắn. hiệu suất cuối cùng vẫn phụ thuộc vào hồ sơ chính xác, vật liệu, xử lý nhiệt,Kích thước và tải vận hành.

Liệu một dây đai cuộn lạnh có đảm bảo rằng trục sẽ không bị hỏng?

Không. Độ tin cậy của trục cũng phụ thuộc vào mức mô-men xoắn, hình học trục, vật liệu, xử lý nhiệt, phù hợp với dây chuyền, sắp xếp và điều kiện hoạt động.

Có thể dùng trục cũ làm mẫu thay thế không?

Vâng, nhưng bề mặt spline bị mòn phải được xác định trước để không bị sao chép vào thành phần mới.

Có thể tùy chỉnh trục cho một máy ép hiện có không?

Vâng, hình học, chiều dài, giao diện đầu và cấu hình làm mát có thể được sản xuất theo bản vẽ, mẫu hoặc kích thước máy đo.

Yêu cầu xem xét thay thế trục và dây chuyền

Nếu trục hiện tại của bạn cho thấySơn mòn, xoắn, tháo trống lặp đi lặp lại hoặc thất bại dưới tải xoắn mạch thay đổi, gửi cho chúng tôi bản vẽ trục hoặc mẫu, phù hợp với phần tử vít và thông tin vận hành.

Chúng ta có thể đánh giáĐịa hình spline, kích thước trục, vật liệu và giao diện thay thếtrước khi sản xuất.

Gửi dữ liệu trục của bạn cho Cold-Rolled Spline và OEM Replacement Review
