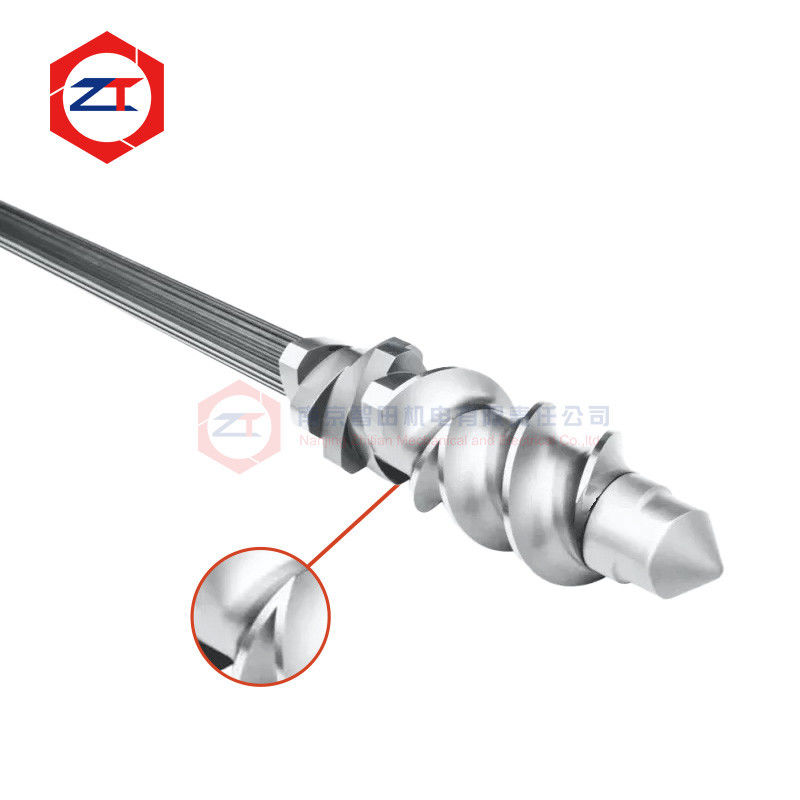

Chân đẩy vít đôi được thử nghiệm qua siêu âm để truyền mô-men xoắn đáng tin cậy

Chân đẩy vít đôi được thử nghiệm qua siêu âm để truyền mô-men xoắn đáng tin cậy

Atrục máy ép vít đôihoạt động dưới tải xoắn liên tục trong khi truyền mô-men xoắn hộp số đến mọi phần tử vít được lắp đặt dọc theo trục.Độ chính xác kích thước một mình không đủ khi đánh giá trục thay thế.

Bề ngoài có thể được gia công đúng cách, nhưng vật liệu chính nó cũng phải phù hợp với tải trọng lâu dài.

Do đó, trục này được đặt xung quanh hai yêu cầu:thay thế chính xác OEM và kiểm tra chất lượng vật liệu nội bộPhát hiện lỗi siêu âm được sử dụng như một phương pháp thử nghiệm không phá hủy để giúp xác định sự gián đoạn bên trong không thể được đánh giá bằng cách kiểm tra trực quan hoặc kích thước một mình.

Các cấu hình hiện tại bao gồm các tùy chọn vật liệu WR15E, WR30 và 40CrNiMo, cấu trúc trục rắn, chiều dài tùy chỉnh và thiết kế có hoặc không có làm mát.

Tại sao kiểm tra trục máy ép bằng siêu âm?

Một trục có thể vượt qua kiểm tra kích thước bên ngoài trong khi vẫn yêu cầu xác minh thêm tình trạng vật liệu.

Kiểm tra kích thước trả lời các câu hỏi như:

Spline là chính xác? đường kính trong phạm vi dung nạp? chiều dài trục là chính xác? giao diện phù hợp với máy hiện có?

Xét nghiệm siêu âm giải quyết một câu hỏi khác:

Có bằng chứng về sự gián đoạn nội bộ trong vật liệu được kiểm tra không?

Hai cuộc kiểm tra này không nên nhầm lẫn.

Đối với một thành phần liên tục mang mô-men xoắn trong quá trình ép, tình trạng vật liệu và độ chính xác gia công đều quan trọng.Phát hiện lỗi siêu âm thêm một bước kiểm soát chất lượng trước khi trục đi vào sử dụngNó không thay thế kiểm tra kích thước, kiểm soát xử lý nhiệt hoặc lựa chọn hộp số và quy trình chính xác.

Chuyển đổi mô-men xoắn đáng tin cậy bắt đầu với thiết kế trục hoàn chỉnh

Cục chuyển mô-men xoắn từ đầu ra hộp số sang tập hợp vít mô-đun.

Tính đáng tin cậy của nó không chỉ phụ thuộc vào độ bền của vật liệu.

• Động lực truyền thực tế
• Chiều kính trục
• Hình dạng và hình học đường cắt
• Tốc độ vít
• Trọng lượng hoạt động liên tục
• Sự biến động mô-men xoắn trong quá trình chế biến
• Cấu hình phần tử vít
• Lịch sử thất bại hiện có

Nếu một trục trước đây đã bị gãy, xoắn hoặc bị tổn thương nghiêm trọng, chỉ tái tạo kích thước ban đầu có thể không đủ.Điều kiện hoạt động cũng nên được xem xét để xác định xem quá tải, hao mòn, sắp xếp hoặc yếu tố cơ học khác góp phần vào sự cố.

Chọn vật liệu theo tải trọng hoạt động

Sản phẩm hiện tại cung cấp các tùy chọn vật liệu bao gồmWR15E, WR30 và 40CrNiMo.

Vật liệu nên được lựa chọn theo kích thước trục thực tế, yêu cầu mô-men xoắn và điều kiện ép, chứ không chỉ theo tên vật liệu.

Ví dụ, một dây chuyền ép lớn hơn xử lý các hợp chất chứa đầy cao có thể tiếp xúc trục với các điều kiện tải khác nhau so với một máy nhỏ hơn chạy một công thức polymer tương đối ổn định.

Do đó, việc lựa chọn vật liệu nên được xem xét cùng với toàn bộ hệ thống truyền tải:

Khả năng đầu ra hộp số → trục → kết nối dây đai → các yếu tố vít → tải quá trình

Điều này giúp tránh đối xử với trục như một bộ phận thay thế cô lập.

Thay thế OEM đòi hỏi nhiều hơn so với phù hợp với chiều dài tổng thể

Đối với mộtOEM thay thế trục máy ép vít đôi, chiều dài tổng thể và đường kính danh nghĩa chỉ là kích thước cơ bản.

Cánh thay thế cũng phải phù hợp với:

Hình dạng đường dây → Kích thước đường dây → Vị trí vị trí của phần tử vít → Kết nối bên hộp số → Cấu trúc khóa phía trước → Sự sắp xếp làm mát

Sản phẩm hiện tại hỗ trợ chiều dài và cấu trúc tùy chỉnh với hoặc không có làm mát, cho phép trục được điều chỉnh cho các cấu hình máy ép hiện có khác nhau.

Nếu bản vẽ gốc không có sẵn, một trục hiện có hoặc các phần tử vít phù hợp có thể được đo.

Tuy nhiên, trước tiên phải xác định sự hao mòn. Việc sao chép trực tiếp một spline cũ đã mất vật liệu có thể tái tạo độ sạch quá mức trong thành phần mới.

Xét nghiệm siêu âm và kiểm tra kích thước phục vụ các mục đích khác nhau

Một quy trình kiểm tra trục đáng tin cậy nên xem xét cả tính toàn vẹn vật liệu và hình học.

Phát hiện lỗi siêu âm

Xét nghiệm siêu âm được sử dụng để kiểm tra vật liệu bên trong mà không cắt các thành phần ra.Mục đích của nó là giúp xác định các dấu hiệu nội bộ phải báo cáo theo thủ tục kiểm tra áp dụng.

Kiểm tra kích thước

Kiểm tra kích thước xác nhận hình học cần thiết cho việc lắp ráp, bao gồm kích thước spline, đường kính trục, bề mặt định vị và giao diện cuối.

Xác minh phù hợp với đường dây

Cánh trục cũng phải phù hợp với các phần tử vít được lắp đặt trên nó.trong khi một phù hợp quá chặt chẽ có thể tạo ra khó khăn lắp ráp.

Cùng nhau, các kiểm tra này cung cấp thông tin hữu ích hơn là chỉ đơn giản mô tả trục là "chính xác cao".

Khi nào nên đánh giá một trục hiện có để thay thế?

Một trục nên được kiểm tra khi khách hàng quan sát các vấn đề như:

• Lần sử dụng nhiều lần spline
• Các yếu tố vít bị lỏng trên trục
• Xúc xoắn trục hoặc biến dạng vĩnh viễn
• Phá vỡ trục
• Khó khăn khi lắp đặt các phần tử vít thay thế
• Mất khả năng nhìn thấy ở các bề mặt truyền mô-men xoắn
• Một trục lỗi thời mà không còn có thể được cung cấp từ nhà cung cấp ban đầu

Nguyên nhân nên được xác định trước khi thay thế nếu có thể.

Ví dụ, một trục thay thế mạnh hơn một mình sẽ không sửa chữa một hệ thống hoạt động nhiều lần vượt quá phạm vi mô-men xoắn thích hợp.

Kiểm tra trục và các yếu tố vít cùng nhau

Các yếu tố trục và vít tạo thành một giao diện truyền mô-men xoắn.

Nếu dây đai trục bên ngoài bị mòn, việc lắp đặt các phần tử vít mới vẫn có thể dẫn đến độ trống quá mức.

Tương tự như vậy, nếu đường vít bên trong của các yếu tố vít hiện có bị mòn, việc lắp đặt trục mới có thể không khôi phục lại sự phù hợp dự định.

Vì vậy, đối với các dự án thay thế, điều hữu ích là đánh giá:

Trạng thái spline trục + Trạng thái spline phần tử vít + Khả năng lắp ráp thực tế

Điều này giúp xác định liệu trục, các yếu tố vít hoặc cả hai nên được thay thế hay không.

Những thông tin nào cần thiết để đánh giá?

Để bắt đầu mộttrục extruder được thử nghiệm siêu âmxem xét thay thế, cung cấp:

1. Mô hình máy ép
2. Sơ đồ hoặc mẫu trục hiện có
3. Chiều dài trục và kích thước chính
4. Thông tin về đường vít hoặc phần tử vít phù hợp
5. Thông tin về hộp số hoặc động cơ
6. Tình trạng hỏng hoặc mòn hiện tại

Nếu không có bản vẽ, các bức ảnh và trục hiện có có thể được sử dụng để xác định kích thước nào cần đo.

Câu hỏi thường gặp

Tại sao thử nghiệm siêu âm được sử dụng trên trục máy ép?

Nó cung cấp một phương pháp không phá hủy để kiểm tra tình trạng vật liệu bên trong. nó bổ sung, chứ không phải thay thế, kiểm tra kích thước và bề mặt.

Việc xét nghiệm siêu âm có đảm bảo rằng trục không bao giờ bị hỏng không?

Không. Độ tin cậy của trục cũng phụ thuộc vào vật liệu, xử lý nhiệt, hình học, mô-men xoắn thực tế, tải trọng hoạt động, đường thẳng và các điều kiện dịch vụ khác.

Có thể chế tạo một trục lỗi thời mà không có bản vẽ ban đầu không?

Vâng, thay thế có thể được đánh giá từ một trục hiện có, phù hợp các yếu tố vít và các giao diện máy đo, nhưng đầu tiên nên xác định kích thước bị mòn.

Có thể tùy chỉnh chiều dài trục và cấu trúc làm mát không?

Sản phẩm hiện tại hỗ trợ tùy chỉnh chiều dài và cấu hình với hoặc không có làm mát.

Yêu cầu thay thế trục và xem xét kiểm tra

Nếu trục hiện tại của bạn đã bị gãy, xoắn, phát triển mòn spline hoặc không còn có thể được cung cấp, gửi cho chúng tôibản vẽ hoặc mẫu trục, mô hình máy ép, thông tin đường dây và tình trạng hỏng hiện tại.

Chúng tôi có thể đánh giá kích thước thay thế, yêu cầu hoạt động và nhu cầu kiểm tra trước khi sản xuất.

Gửi dữ liệu trục của bạn để thay thế OEM và xem xét kiểm tra siêu âm
