Shaft Ekstruder Sekrup Kembar 71mm untuk Penggantian OEM Kelas 75

Trục máy đùn trục vít đôi 71mm để thay thế OEM loại 75

Khi trục trong một dây chuyền đùn loại 75 hiện có bị mòn, xoắn hoặc hư hỏng, việc tìm kiếm một bộ phận thay thế không chỉ đơn giản là đặt một trục khác có đường kính danh nghĩa tương tự.

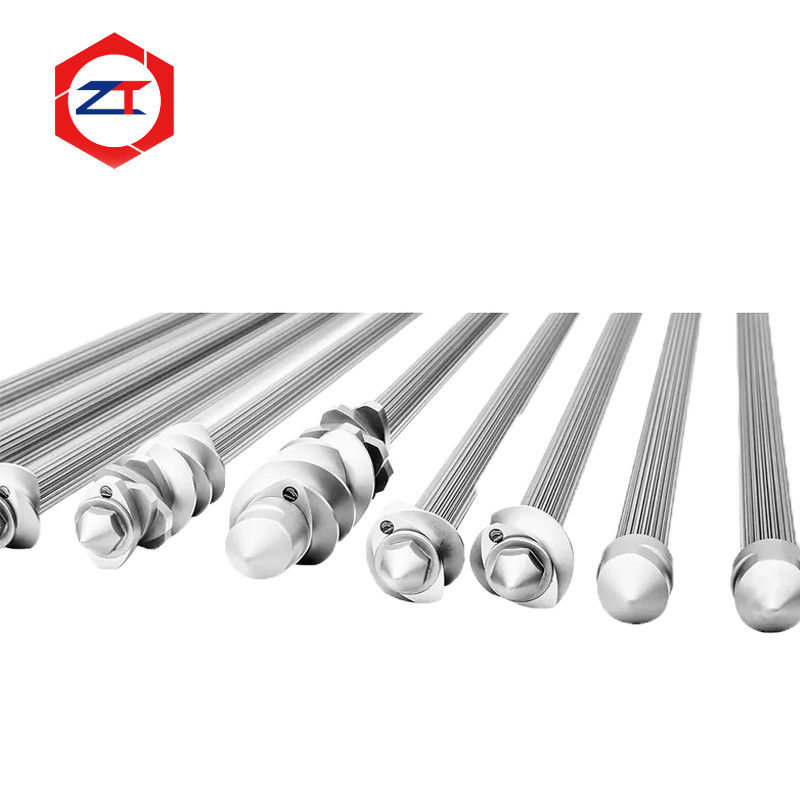

Trục máy đùn trục vít đôi 71mm này được thiết kế để thay thế OEM cho các hệ thống đùn trục vít đôi đồng quay loại 75 hiện có, nơi trục mới phải tiếp tục hoạt động với các bộ phận vít, kết nối hộp số và cấu trúc khóa hiện có của khách hàng.Sản phẩm hiện tại có thể được cấu hình có hoặc không có hệ thống làm mát tùy thuộc vào thiết kế máy hiện có.Mục tiêu thay thế rất đơn giản:

Khớp chính xác với máy hiện có mà không tái tạo lại sự mòn đã có trên trục cũ.

Trục thay thế 71mm giải quyết những vấn đề gì?

Các dây chuyền đùn cũ có thể vẫn hoạt động cơ học ngay cả khi các bộ phận truyền động riêng lẻ trở nên khó tìm.

Các vấn đề điển hình của khách hàng bao gồm:

Mòn trục ban đầu hoặc hư hỏng rãnh then

Trục bị xoắn hoặc gãy

• Tăng khe hở giữa trục và các bộ phận vít
• Các bộ phận dự phòng ban đầu trở nên khó kiếm
• Thời gian chờ đợi lâu cho các bộ phận thay thế
• Các bộ phận vít mới không còn khớp với trục cũ nữa
• Bản vẽ gốc bị thiếu hoặc không đầy đủ
• Trong những trường hợp này, trục thay thế phải được đánh giá như một phần của toàn bộ cụm vít chứ không phải là một thanh thép riêng lẻ.
• Được thiết kế cho các cụm bộ phận vít 71mm hiện có

Một cụm trục vít đôi dạng mô-đun bao gồm nhiều bộ phận truyền động, khối nhào và bộ phận trộn được lắp đặt dọc theo trục.

Đối với trục máy đùn thay thế OEM, trục mới phải tương thích với các bộ phận vít sẽ tiếp tục được sử dụng.

Các kích thước quan trọng bao gồm:

Hồ sơ rãnh then → Kích thước rãnh then → Đường kính trục → Vị trí bộ phận → Chiều dài tổng thể → Giao diện khóa đầu cuốiMột trục chỉ khác biệt nhỏ về hình dạng rãnh then hoặc kích thước vị trí có thể gây ra sự cố trong quá trình lắp ráp.Do đó, mục tiêu không chỉ là đạt được kích thước máy danh nghĩa 71 mm. Toàn bộ giao diện giữa trục và các bộ phận vít phải được tái tạo chính xác.

Thay thế OEM đòi hỏi nhiều hơn là sao chép trục cũ

Một trục cũ có thể hữu ích làm tham chiếu đo lường, nhưng nó không nên tự động được coi là tiêu chuẩn thiết kế ban đầu.

Sau nhiều năm hoạt động, rãnh then có thể đã bị mất vật liệu. Các bề mặt truyền mô-men xoắn có thể có dấu hiệu mòn cục bộ và trục có thể đã bị biến dạng.

Nếu các kích thước bị mòn này được sao chép trực tiếp, trục mới có thể tái tạo lại khe hở lắp ráp quá mức.

Đối với các dự án thay thế, bộ phận hiện có nên được đánh giá trước để phân biệt:

Kích thước chức năng ban đầu với sự mòn do sử dụng.

Nếu có bản vẽ, chúng có thể được so sánh với trục đã sử dụng. Nếu không có bản vẽ, trục và các bộ phận vít tương ứng có thể được đo cùng nhau.

Lựa chọn vật liệu theo điều kiện hoạt động

Sản phẩm hiện tại liệt kê 40CrNiMo, WR15E và WR30 làm tùy chọn vật liệu.

Vật liệu phù hợp nên được lựa chọn theo yêu cầu truyền động thực tế thay vì chỉ chọn loại có chi phí cao nhất.

Các cân nhắc quan trọng bao gồm:

Mô-men xoắn truyền động thực tế

Tốc độ vítHình dạng rãnh thenTải hoạt động liên tục

Biến động mô-men xoắn

Thành phần vật liệu

• Lịch sử sử dụng trục hiện có
• Nếu trục trước đó bị hỏng do quá tải lặp đi lặp lại, chỉ thay đổi vật liệu có thể không giải quyết được vấn đề gốc rễ.
• Công suất đầu ra của hộp số và tải sản xuất thực tế cũng nên được xem xét.
• Độ khớp rãnh then ảnh hưởng đến truyền mô-men xoắn và lắp ráp
• Rãnh then của trục truyền mô-men xoắn vào rãnh then bên trong của mỗi bộ phận vít.
• Nếu độ khớp quá lỏng, sự thay đổi mô-men xoắn lặp đi lặp lại có thể làm tăng chuyển động tương đối và mòn giao diện.
• Nếu độ khớp quá chặt, việc lắp đặt và tháo gỡ các bộ phận vít có thể trở nên khó khăn.

Đối với trục máy đùn trục vít đôi 71mm, mục tiêu là sự ăn khớp rãnh then được kiểm soát, cung cấp cả truyền mô-men xoắn đáng tin cậy và lắp ráp bộ phận vít thực tế.

Điều này đặc biệt quan trọng khi khách hàng có ý định giữ lại các bộ phận vít hiện có và chỉ thay thế trục.

Khớp với hộp số và giao diện đầu cuối

Rãnh then của bộ phận vít chỉ là một mặt của vấn đề thay thế.

Đầu đối diện của trục cũng phải khớp với hệ thống truyền động và khóa hiện có.

Do đó, đánh giá thay thế nên xác nhận:

Kết nối phía hộp số → Chiều dài trục → Vị trí bộ phận vít → Cấu trúc khóa phía trước → Cấu hình làm mátSản phẩm hiện tại có thể được cấu hình có hoặc không có hệ thống làm mát tùy thuộc vào thiết kế máy hiện có.Đối với máy cũ hơn, việc bảo tồn các giao diện này có thể cho phép khách hàng thay thế trục bị mòn mà không cần sửa đổi thiết bị đùn xung quanh một cách không cần thiết.

Khi nào nên kiểm tra trục và các bộ phận vít cùng nhau?

Nếu các bộ phận vít mới cảm thấy lỏng trên trục cũ, rãnh then của trục có thể đã bị mòn.

Tuy nhiên, rãnh then bên trong của các bộ phận vít hiện có cũng có thể bị mòn.

Do đó, khi có báo cáo về khe hở quá mức, tốt hơn hết là nên kiểm tra:

Rãnh then trục + Rãnh then bên trong bộ phận vít + Độ khớp lắp ráp thực tế

Chỉ thay thế một mặt của giao diện bị mòn nặng có thể không khôi phục được độ khớp dự kiến.

Điều này cũng giúp xác định xem khách hàng chỉ cần một trục mới hay một số bộ phận vít được chọn nên được thay thế cùng lúc.

Thông tin cần thiết cho việc xem xét thay thế

Để bắt đầu, vui lòng cung cấp:

Mô hình máy đùn hiện có hoặc lớp máy

Bản vẽ hoặc mẫu trục hiện có

Dữ liệu bộ phận vít hoặc rãnh then tương ứng

Chiều dài trục tổng thể

Thông tin kết nối phía hộp số

Ảnh chụp mòn rãnh then, xoắn hoặc hư hỏng

Nếu không có bản vẽ gốc, trục đã sử dụng và các bộ phận tương ứng có thể được đo để tái tạo các kích thước chức năng.

Câu hỏi thường gặp

1. Trục này có chỉ được chọn theo đường kính vít 71 mm không?
2. Không. Kích thước vít danh nghĩa xác định lớp máy chung, nhưng hình dạng rãnh then, chiều dài trục, giao diện đầu cuối và kích thước khóa cũng phải khớp.
3. Bạn có thể sản xuất trục mà không cần bản vẽ gốc không?
4. Có. Trục hiện có và các bộ phận vít tương ứng có thể được đo, nhưng các khu vực bị mòn phải được xác định trước.
5. Tôi có thể giữ lại các bộ phận vít hiện có của mình không?
6. Trong nhiều dự án thay thế, có, miễn là rãnh then bên trong và các bề mặt lắp ráp khác của chúng vẫn trong tình trạng chấp nhận được.

Vật liệu và cấu trúc làm mát có thể được tùy chỉnh không?

Có. Sản phẩm hiện tại hỗ trợ nhiều tùy chọn vật liệu và cấu hình có hoặc không có làm mát trục.

Yêu cầu xem xét thay thế trục 71mm

Nếu dây chuyền đùn loại 75 của bạn có trục bị mòn, xoắn hoặc không có sẵn, vui lòng gửi cho chúng tôi trục, bản vẽ hoặc kích thước hiện có cùng với bộ phận vít tương ứng.

Chúng tôi có thể đánh giá:

Độ khớp rãnh then → Kích thước trục → Giao diện hộp số → Cấu trúc khóa → Vật liệu → Cấu hình làm mát

trước khi sản xuất.

Gửi dữ liệu trục 71mm của bạn để xem xét thay thế OEM
