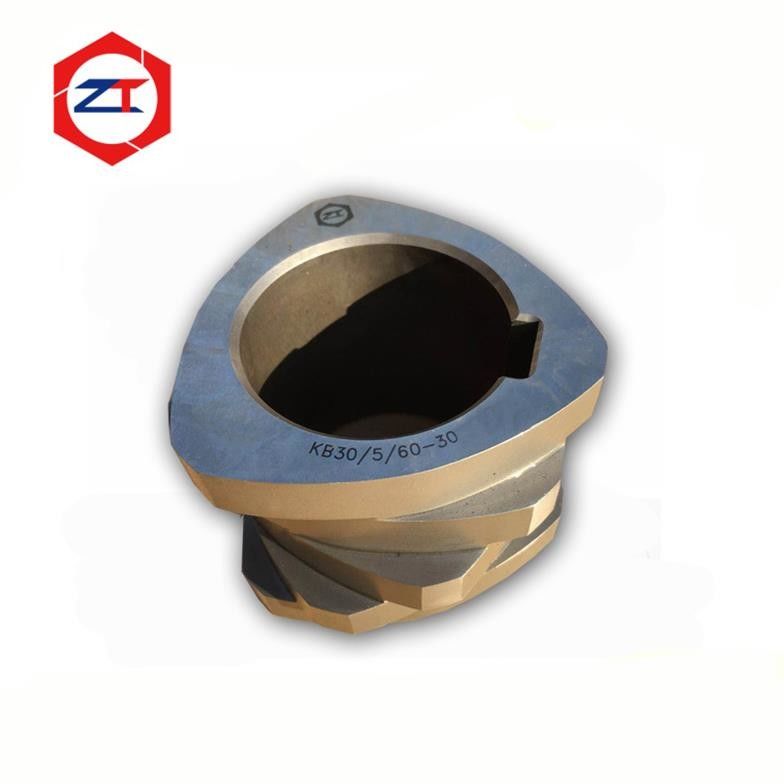

Chất liệu vít ba cánh chính xác 71mm cho lớp 75 OEM thay thế

Một phần tử vít thay thế phải làm nhiều hơn là phù hợp với kích thước extruder danh nghĩa. Đối với một dòng ép vít đôi lớp 75 hiện có, phần tử mới cũng phải tái tạo đường kính bên ngoài cần thiết,Profile làm việc ba tầng, chiều dài, giao diện spline, kích thước mặt cuối và vị trí lắp ráp.

Cái này.Đơn vị vít của máy ép vít hai vít chính xác 71mmđược thiết kế cho các ứng dụng thay thế OEM, nơi sự nhất quán kích thước và phù hợp lắp ráp chính xác là rất quan trọng.W6Mo5Cr4V2 / 6542 thép dụng cụvà được sản xuất với độ khoan dung kích thước được kiểm soát để giúp duy trì tính tương thích với bộ vít hiện có.

Đối với khách hàng chỉ thay thế một hoặc một số yếu tố bị mòn,hình học chính xác là đặc biệt quan trọng bởi vì các thành phần mới phải làm việc chính xác với các yếu tố ban đầu còn lại đã được lắp đặt trên trục.

Một tập hợp mô-đun hai vít có thể chứa nhiều yếu tố vận chuyển, trộn, trộn và chuyển tiếp riêng lẻ.Mỗi thành phần được đặt chống lại một tiếp theo để tạo thành cấu hình vít hoàn chỉnh.

Nếu một phần thay thế có chiều dài không chính xác, đường viền bên ngoài hoặc kích thước mặt cuối, lỗi không bị cô lập với một thành phần. Nó có thể ảnh hưởng đến ngăn vít cuối cùng,Vị trí của các yếu tố và tình trạng lắp ráp.

Đối với phần tử vít 71mm này, các độ khoan dung sản xuất được kiểm soát bao gồm:

• Độ khoan dung chiều dài:±0,01 mm
• Độ dung nạp OD:-0,03 / 0 mm
• Độ khoan dung cung chuyển tiếp:±0,02 mm

Các kích thước được kiểm soát này đặc biệt quan trọng đối với các dự án thay thế OEM, nơi các yếu tố mới phải phù hợp với một hệ thống vít hiện có chứ không phải là một tập hợp hoàn toàn mới.

Một phần tử vít ba tầng có hình học hoạt động khác với các phần tử đơn hoặc hai tầng thông thường.

Tuy nhiên, ba chuyến bay không nên tự động được mô tả là "tốt hơn" hoặc "hiệu suất cao hơn".- Định hình học chính xác phụ thuộc vào cấu hình vít ban đầu và chức năng của phần tử ở vị trí quy trình đó.

Đối với một dự án thay thế OEM,Mục tiêu chính là tái tạo chính xác hồ sơ ba lớp yêu cầu để thành phần thay thế tiếp tục thực hiện chức năng dự định trong thiết kế vít hiện có.

Các thông số thay thế quan trọng bao gồm:

• Mảng hình ba tầng
• Chiều kính bên ngoài
• Chiều dài của phần tử
• Chất chì và khói
• Địa hình chuyển tiếp
• Giao diện spline bên trong
• Kích thước mặt cuối
• Vị trí lắp đặt trong cấu hình vít

Nếu phần gốc đã bị mòn đáng kể, các kích thước này không nên được sao chép trực tiếp mà không xác định trước những bề mặt nào đã mất vật liệu trong quá trình sử dụng.

Các yếu tố 71mm hiện tại được sản xuất từW6Mo5Cr4V2, thường được gọi là6542 thép dụng cụ.

Đối với ép vít đôi, việc lựa chọn vật liệu nên luôn được kết nối với điều kiện hoạt động thực tế.Các chất phụ gia khoáng chất, tốc độ, mô-men xoắn của vít và vị trí của phần tử trong cấu hình vít.

Thép công cụ có thể cung cấp một giải pháp chống mòn thực tế cho nhiều ứng dụng hợp chất, nhưng vật liệu cứng nhất hoặc đắt nhất không phải là sự lựa chọn chính xác cho mọi vị trí.

Nếu phần tử 6542 hiện có đã cung cấp tuổi thọ sử dụng chấp nhận được, việc sao chép thông số kỹ thuật vật liệu ban đầu có thể là thích hợp.tình trạng quá trình và cơ chế mòn nên được xem xét lại trước khi chỉ đơn giản là sản xuất một phần khác giống hệt nhau.

Chiều kính bên ngoài chỉ là điểm khởi đầu để thay thế.

Một sự chính xác.Dòng vít thay thế OEMcũng nên phù hợp với:

Hình dạng làm việc → Chất dẫn và độ cao → Chiều dài phần tử → Spline bên trong → Mặt cuối → Địa hình chuyển tiếp → Vị trí trong cấu hình vít

Giao diện spline đặc biệt quan trọng bởi vì nó kết nối phần tử vít với trục và chuyển mô-men xoắn thông qua tập hợp vít mô-đun.

Nếu spline quá lỏng lẻo, khoảng trống quá mức có thể góp phần vào chuyển động và mài mòn giao diện.

Do đó, mục tiêu là tái tạo sự phù hợp spline cần thiết, không chỉ đơn giản là sản xuất một thành phần có cùng ngoại hình bên ngoài.

Nhiều phần tử vít được lắp ráp liên tục dọc theo trục.

Điều này có nghĩa là một lỗi kích thước nhỏ trong một phần tử có thể góp phần vào lỗi tích lũy khi nhiều phần tử được cài đặt cùng nhau.

Chiều dài yếu tố được kiểm soát và các mặt cuối được gia công chính xác giúp duy trì bộ vít tổng thể được thiết kế và tiếp xúc chính xác giữa các thành phần liền kề.

Điều này trở nên đặc biệt quan trọng khi khách hàng chỉ thay thế một số yếu tố bị mòn trong khi giữ bộ vít còn lại.

Các bộ phận mới phải được tích hợp vào tập hợp hiện có mà không tạo ra các khoảng trống không mong đợi, can thiệp hoặc thay đổi chiều dài tổng thể của chồng.

Một bản vẽ ban đầu là tham chiếu ưa thích cho một sản phẩm thay thế OEM, nhưng nó không phải lúc nào cũng có sẵn trên các dòng ép cũ hơn.

Một phần tử vít hiện có cũng có thể được đo và sử dụng như một tham chiếu thay thế.

Tuy nhiên, một bộ phận đã mòn không nên được sao chép mù quáng.

Trước khi xác định kích thước sản xuất mới, các phần tử bị mòn nên được đánh giá để xác định:

• Bề mặt tham chiếu ban đầu
• Bề mặt bay bị mòn
• Thay đổi đường kính bên ngoài
• Lấy vỏ
• Tình trạng mặt cuối
• Mở hồ sơ chuyển tiếp

Khi có thể, so sánh các yếu tố bị mòn với các yếu tố lân cận, giao diện trục hoặc dữ liệu kích thước ban đầu khác có thể giúp tái tạo hình học chức năng chính xác.

Trong nhiều hệ thống mô-đun hai vít, có.

Nếu trục, thùng và các phần tử vít còn lại vẫn trong tình trạng chấp nhận được,Các yếu tố từng mài có thể được đánh giá để thay thế thay vì tự động thay thế bộ vít hoàn chỉnh.

Yêu cầu quan trọng là sự tương thích về kích thước và chức năng.

Các yếu tố thay thế phải phù hợp với các yếu tố hàng xóm và vị trí quá trình ban đầu.

Vì lý do này, chúng tôi khuyên bạn nên xác định vị trí mòn trong cấu hình vít trước khi sản xuất bộ phận thay thế.

Để đánh giá ban đầu, vui lòng cung cấp:

1. Thông tin về mô hình máy ép hoặc máy thuộc lớp 75
2. Sơ đồ hoặc mẫu phần tử vít hiện có
3. Vị trí của phần tử vít trong cấu hình vít
4. Thông tin về polymer và chất lấp chế biến
5. Hình ảnh của phần tử bị mòn
6. Thông tin phù hợp với trục hoặc trục, nếu có sẵn

Nếu bản vẽ gốc không có sẵn, các phần tử hiện có có thể được đo sau khi các khu vực bị mòn đã được xác định.

Không, hồ sơ làm việc, chiều dài phần tử, độ cao, đường vạch, mặt cuối và hình học chuyển tiếp cũng phải phù hợp với bộ vít hiện có.

Bởi vì các yếu tố mới phải lắp ráp chính xác với các yếu tố lân cận hiện có.

Không, số chuyến bay và hình học phải phù hợp với chức năng quá trình ban đầu và cấu hình vít.Mục tiêu thay thế OEM là phù hợp chức năng chính xác hơn là thay đổi hình học mà không có đánh giá quy trình.

Vâng, tuy nhiên, các bề mặt bị mòn phải được xác định trước để không tái tạo sự mòn trong phần mới.

Vâng, khi bộ vít còn lại, trục và thùng vẫn phù hợp để tiếp tục sử dụng và các yếu tố thay thế có thể được phù hợp chính xác.

Nếu dòng ép lớp 75 của bạn đã đeo các phần tử vít ba cánh, hãy gửi cho chúng tôi các phần tử hiện có, bản vẽ hoặc thông tin kích thước cùng với vị trí của nó trong cấu hình vít.

Chúng ta có thể đánh giá:

Kích thước 71mm → Profile ba mặt → Giao diện dây chuyền → Chiều dài yếu tố → Chọn mặt cuối → Vật liệu → Sự tương thích thay thế OEM

Gửi dữ liệu phần tử vít 71mm của bạn để xem xét thay thế OEM
